當前位置： 隨著國內智慧養殖業的興起和發展，對于不具備采暖地區的農業和養殖業而言，已經由原來粗放式采暖逐漸轉變成精準、節能、高效、舒適的采暖方式，四季沐歌空氣能采暖產品憑借其優勢也被眾多養殖戶所接受認可，成為了農業和養殖業采暖的*佳選擇方案。 該工程地址位于湖南省常德市，養殖池規格約為110㎡，水深為0.6m~0.7m，養殖池總?cè)莘e為77m3，原系統為燃煤鍋爐，因涉及能源浪費及環保問題，計劃將原燃煤系統改造為清潔能源，采用空氣能熱泵來進行有效替代。 該項目使用時間為9月至來年4月，冷水補水采用地下井水，在冬季每周需要換水30%，春秋季每兩天需換水30%，養殖池水水溫需維持在28~31℃之間，池水需保持渾濁狀態。 二、項目所在地地理氣象參數 常德市屬于中亞熱帶濕潤季風氣候向北亞熱帶濕潤季風氣候過渡的地帶。氣候溫暖，四季分明，春秋短，夏冬長；熱量豐富，雨量豐沛，春溫多變，夏季酷熱，秋雨寒秋，冬季嚴寒。 常德市年平均氣溫16.7℃，年降水量1200-1900毫米，無霜期272天，適宜水稻、棉花、油料等作物生長。由于受地形影響，該地氣候呈現非地帶規律。西部山區，東部比西部略低，石門東山峰農場年平均氣溫9.2℃，而石門等澧水河谷地帶年平均氣溫16.8℃。中部丘陵區、太浮山與太陽山對峙形成向北敞開的簸箕形盆地，致使臨澧、桃源一帶冬季易受冷空氣襲擊。平原區安鄉縣年降水量在1500毫米以上。 三、用戶需求 1、設計日用水量：滿足養殖池每日的熱量需求； 2、熱水供給方式：空氣能設備制熱，間接與養殖池水換熱； 3、基礎水溫：本項目取用地下水，參照《建筑給排水設計規范》GB50015標準，取全年平均環境溫度，本項目基礎水溫取17.4℃； 4、池水溫度選用29.5℃（換水時水溫不低于25℃）。 甲魚能適應的溫度從0℃--32℃左右，甲魚的生長溫度為25—30℃，25℃以下食欲減退，15℃停止攝食，活動呆滯，10—12℃時進入冬眠狀態。小甲魚*好生長在25℃--30℃的溫度下，這樣才能保證它有旺盛的食欲。 四、養殖池日需熱水量計算 ?。ㄒ唬┯脩艋厩闆r及要求 1、用戶基本情況 養殖池設計規格尺寸110㎡，為不通風式大棚結構，水深為0.6~0.7m，總水量約為77m3； 2、冷熱水設計參數 進水溫度為17.4℃水池恒溫為29.5℃ （二）養殖池初次加熱 所謂”初次加熱”是指養殖池建成或大修灌水后的加熱，也包括養殖池因各種原因停運一段時間后的加熱。 Th—游泳池和水上游樂池池水的初次加熱時間要根據當?shù)責嵩礂l件、熱負荷和使用要求等因素確定。初次加熱時間一般24h(快速)—48h(慢速)，本項目取48h。 根據實際數據，可計算出本項目=4.187×77×（29.5-17.4）*1000/48/3600=22.58KW ?。ㄈB(yǎng)殖池的熱負荷計算 補充新鮮水加熱 由于新鮮水的補充屬于不定時補充，且補水量較大，故在設計時，為降低成本及熱量負荷，在補水過程中不進行加熱，只需保證池水溫度不低于25℃。原水池中有30℃池水77噸，再補充換取23噸17.4℃冷水后，即養殖池內為54噸30℃池水和23噸17.4℃池水，充分混合后，養殖池水溫約為25.8℃。在48h內將水溫升高到29.5攝氏度。（注：冬季每周補充新水30%） 五、設備選型 （一）空氣源熱泵選型 根據上述計算數據，僅考慮維持水溫，設備小時提供熱量為28.85KW（22.58kw+6.77kw），由于使用時間段為9月至來年4月，由氣象數據分析，常德平均*低氣溫5.2℃，故可考慮*低使用溫度為5℃。本項目擬選用5P空氣能機組，其運行參數數據及曲線如下：

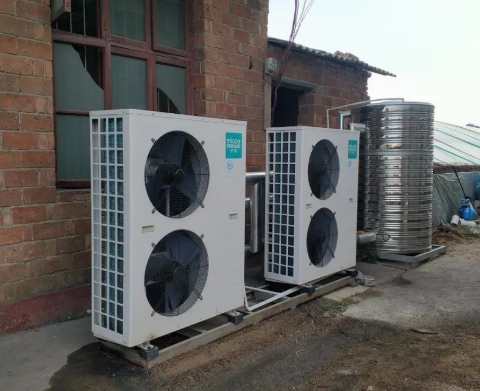

該機組可分為220V/50HZ及380V/50HZ兩種類型，針對已完成電改區域，電壓穩定，建議客戶采用220V/50HZ主機，減少用戶前期的三相電開戶費用（約4000元），針對未完成電改區域，仍可采用380V/50HZ主機，系統運行穩定。結合本項目所在地情況，采用380V/50HZ主機。 ?。ǘ┹o助熱源選型 考慮到項目只有兩臺空氣源熱泵，為使項目運行穩定必須設計輔助能源，同時考慮系統的經濟性，因此本項目選用30kw電加熱作為輔助熱源，輔助熱源手動開啟。 （三）水箱大小確定 為保證設備效率及成本（防止空氣能頻繁啟停，系統排污），水箱考慮儲存55℃熱水（水箱與養殖池換熱，考慮換熱溫差，*低出水溫度為30℃，水箱儲水溫差25℃），儲存1小時熱量28.85MJ，可選取有效容積為0.99m3水箱一臺，*終確定1m3圓形水箱一臺。 ?。ㄋ模Q熱面積計算 式中：——換熱器換熱面積，㎡； ——加熱器的加熱功率，按池水表面蒸發數據計算，取28850W 1.1~1.15——附加系數； K——換熱器傳熱系數[W/（㎡·℃）]，擬選用不銹鋼管； ——對數平均換熱溫度差，℃，取5-10℃； ——污垢系數，B=0.8-0.7 計算：采用DN25薄壁不銹鋼管道，長度約為45m。 故，本項目*終采用2臺5P四季沐歌空氣能，外配30KW電輔熱，1臺1噸儲熱水箱，同時配45米DN25薄壁不銹鋼管道換熱，滿足系統使用需求。 同時，了解到甲魚需定期到水面活動，空溫過低影響其活動，所以增設一路兩個FP-34的風機盤管給空氣加溫。 通過監測數據，據統計平均每天運行耗電量66kwh，池水溫度恒定在28~29℃，池面10~30cm內空氣溫度比水溫高1~2℃，運行良好。 | ||||||||||||||||||||||||||||||||||||||||
-
